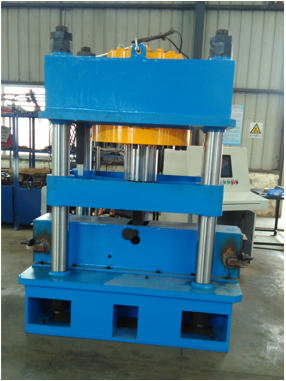

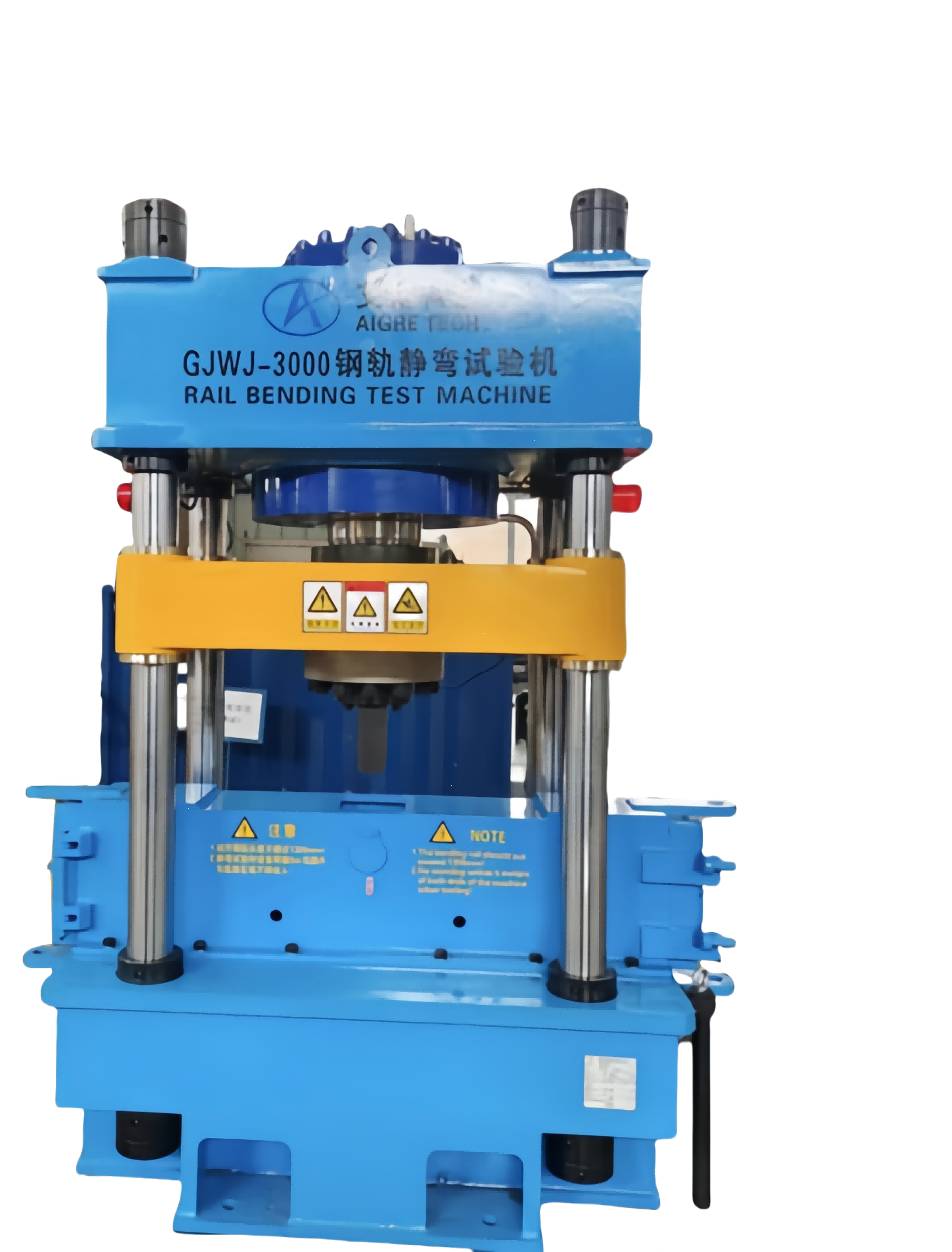

钢轨焊接接头静弯机 JWJ-3000
发布时间:2022-03-10浏览次数:860

产品特点

1、本产品是我公司2016年初推出的钢轨焊接接头焊接质量专用压力测试设备,具有300吨压力的最大工作压力,目前压力和变形量检测能力。目前该设备被中铁五局斯里兰卡铁路实验室,中土阿联酋铁路实验室,中交墨西哥嘛呀铁路实验室采用。

2、计算机实时检测试验数据,同时记录试验数据。

3、主要技术指标

NO.

project name



Number value

 Remarks

1

设备外形尺寸Equipment dimensions



2.01m×0.96m×2.71m


2

工作台面高度Height of working table

600mm




3

油缸行程Cylinder stroke

300mm




4

油缸缸径Cylinder bore

400mm


5

最大静弯下压力Maximum static bending pressure (rated)

300T


6

位移传感器行程Displacement sensor stroke

450mm


7

位移传感器精度Displacement sensor accuracy

0.1mm


8

支座间距Support spacing

1000mm±3mm


9

试件长度Length of test piece

1100mm~1300mm

焊缝居中

Weld in the middle

10

支座弧面半径Support arc radius

欧标European :60mm


11

压头弧面半径Indenter arc radius

欧标European:60mm


12

加载速度Loading speed

40~120kN/s


13

油缸空载位移速度No-load displacement velocity of oil cylinder

0-180mm/min


14

试验温度Test temperature

10℃~40℃


15

额定电压Rated voltage

380V±5%


16

电源功率Power

15KW


17

设备质量Equipment quality

6.5T


适用于50kg/m~75kg/m 钢轨焊接试样的静弯试验,选用不同压头,可实现不同国家标准的钢轨焊接接头静弯试验。
